●メーカー…日本アンテナ
●型番…N42DU2
●〈増幅部仕様〉
●周波数帯域…UHF：470?710MHz(13?52ch)
●利得…42、32、27dB(切換式)
●利得調整範囲…0?-10dB(連続)
●適正入力レベル…40?86dBμV
●定格出力レベル…103dBμV(9波)
●雑音指数…1.5dB
●入力・出力インピーダンス…75Ω(F型)
●電圧定在波比…3以下
●3次相互変調［IM3］…-68dB以下
●ハム変調…-50dB以下
●出力モニター結合量…-20dB
●受電電圧/電流…DC15V/0.07A
●消費電力…3.0W
●消費電力(入力端子送電時)…4.0W
●通電容量…DC15V/0.1A
●使用温度範囲…-10?+40℃
●サイズ…83(W)×47(D)×82.5(H)mm
●重量…250g
●〈電源部仕様〉
●周波数帯域…10?770MHz
●挿入損失…1.0dB以下
●電圧定在波比…1.5以下
●電圧…AC100(50/60Hz)V/4W
●重畳電圧…DC15V/最大0.1A
●サイズ…91(W)×34.5(D)×65.5(H)mm
●重量…300g
●付属品…防水キャップ：2個
5C F型接栓(リング付)：4個
Uボルト(本体取付済)：1個
蝶ナット(本体取付済)：2個
マスト受け金具(本体取付済)：1個
取付ねじ(本体取付済)：4本
取扱説明書
●適合マスト径…φ22?50mm
(水平・垂直対応)
●電源コード長…2m

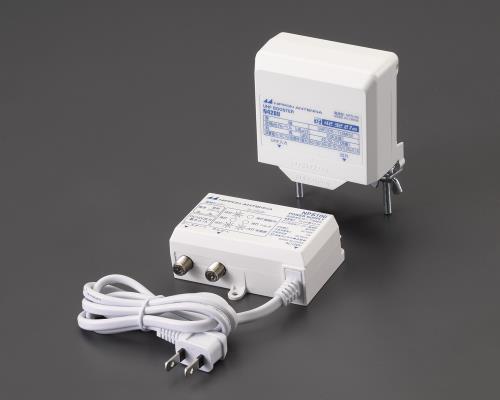

●・地上デジタル放送に対応した低雑音で高出力のテレビ放送受信用ブースターです。
・3段階の利得切換が可能です。さらに利得調整ボリュームを装備していますので細かいレベルの設定が可能です。
・スイッチの切換により入力端子に電源の供給が可能ですので地デジブースターの接続も可能です。
・レベルチェッカーなどで出力レベルを確認できる出力レベルモニター端子装備。
・電源部には接続モニターランプを装備しています。
●RoHS対応品
